Instalación de la cerradura inteligente IOPark L701
La cerradura inteligente IOPark L701 está diseñada para instalarse en puertas compatibles con cerradura de embutir, combinando un conjunto de manija exterior, manija interior, eje, varas de fijación, junta impermeable, batería CR2 y tornillería de montaje. En esta guía se explican los 12 pasos principales para realizar una instalación ordenada, segura y correctamente alineada.
Vídeo explicativo de instalación de la cerradura L701
Mira primero el vídeo para ver el proceso completo de instalación de la cerradura inteligente IOPark L701: preparación de la puerta, colocación de la manija exterior, fijación del conjunto interior, ajuste de tornillos e instalación de la batería CR2.
Contenido de la caja de la cerradura inteligente L701
Antes de comenzar, revisa que el kit incluya todos los componentes necesarios para el montaje. La cerradura de embutir no está incluida, por lo que si la puerta ya dispone de una cerradura anterior puede ser necesario retirarla o comprobar su compatibilidad antes de instalar la L701.
Colocar la plantilla de perforación sobre la puerta
Coloca la plantilla de perforación sobre la puerta en la posición correcta. Esta plantilla sirve para marcar los puntos exactos donde será necesario perforar antes de instalar la cerradura inteligente IOPark L701.
Utiliza una herramienta de marcado o un punzón para señalar los puntos de perforación. Una buena alineación en este primer paso evita problemas posteriores al colocar la manija exterior e interior.
Perforar los agujeros según la plantilla
Perfora los agujeros en la puerta siguiendo la plantilla de perforación. Si la puerta ya tiene instalada una cerradura de embutir, debe retirarse antes de realizar los nuevos taladros o preparar el alojamiento.
Este paso debe hacerse con cuidado para que los orificios queden correctamente alineados con el conjunto exterior, el conjunto interior, el eje y las varas de fijación.
Instalar el eje en la manija exterior
Instala el eje en el conjunto de la manija exterior y utiliza la llave hexagonal nº 1.5 para apretarlo. Este eje es una pieza clave para transmitir el movimiento de la manija al mecanismo de la cerradura.
El orificio del tornillo del eje debe quedar en la parte inferior y la marca del acoplamiento debe quedar en la parte superior. Esta orientación es importante para que la cerradura funcione correctamente.
Atornillar las varas de fijación
Atornilla las dos varas de fijación en el conjunto de la manija exterior. Estas varas permiten unir correctamente la parte exterior con la parte interior de la cerradura inteligente L701.
Asegúrate de que ambas varas quedan firmes y bien alineadas. Si quedan mal colocadas, el conjunto interior podría no encajar correctamente durante el montaje.
Colocar la junta impermeable en la manija exterior
Coloca la junta impermeable en el conjunto de la manija exterior. Esta junta ayuda a proteger la instalación y debe quedar bien asentada antes de colocar la cerradura sobre la puerta.
Comprueba que la junta queda correctamente posicionada y que no se dobla ni queda fuera de su alojamiento. Una colocación incorrecta podría afectar al ajuste final del conjunto exterior.
Instalar la manija exterior en la puerta
Instala el conjunto de la manija exterior en la puerta, introduciendo el eje y las varas de fijación en los orificios preparados. Este paso debe hacerse sin forzar ninguna pieza.
Mantén el conjunto alineado con la cerradura de embutir y con los puntos de fijación. Si notas resistencia, revisa la posición del eje, las varas y la plantilla de perforación.
Preparar la manija interior si es necesario
Gira el tornillo situado en la parte inferior de la manija interior en sentido horario, hacia adentro, hasta que puedas extraer la placa de cubierta.
La manija interior puede venir extraíble de fábrica. Si es la primera instalación y el conjunto ya viene preparado, este paso puede omitirse y continuar directamente con el montaje interior.
Fijar la manija interior y unir ambos conjuntos
Instala el conjunto de la manija interior en la puerta y atornilla firmemente el conjunto exterior con el conjunto interior. Este paso une ambas partes de la cerradura y deja el mecanismo sujeto.
Aprieta los tornillos con cuidado, alternando los puntos de fijación si es necesario para que la presión quede repartida. No aprietes en exceso hasta comprobar que la manija funciona correctamente.
Colocar la placa de cubierta interior
Coloca la placa de cubierta en el conjunto de la manija interior. Esta pieza remata la instalación interior y ayuda a proteger el sistema de fijación.
Comprueba que la tapa queda correctamente asentada, alineada con el conjunto interior y sin holguras visibles. Una mala colocación puede afectar al acabado final de la instalación.

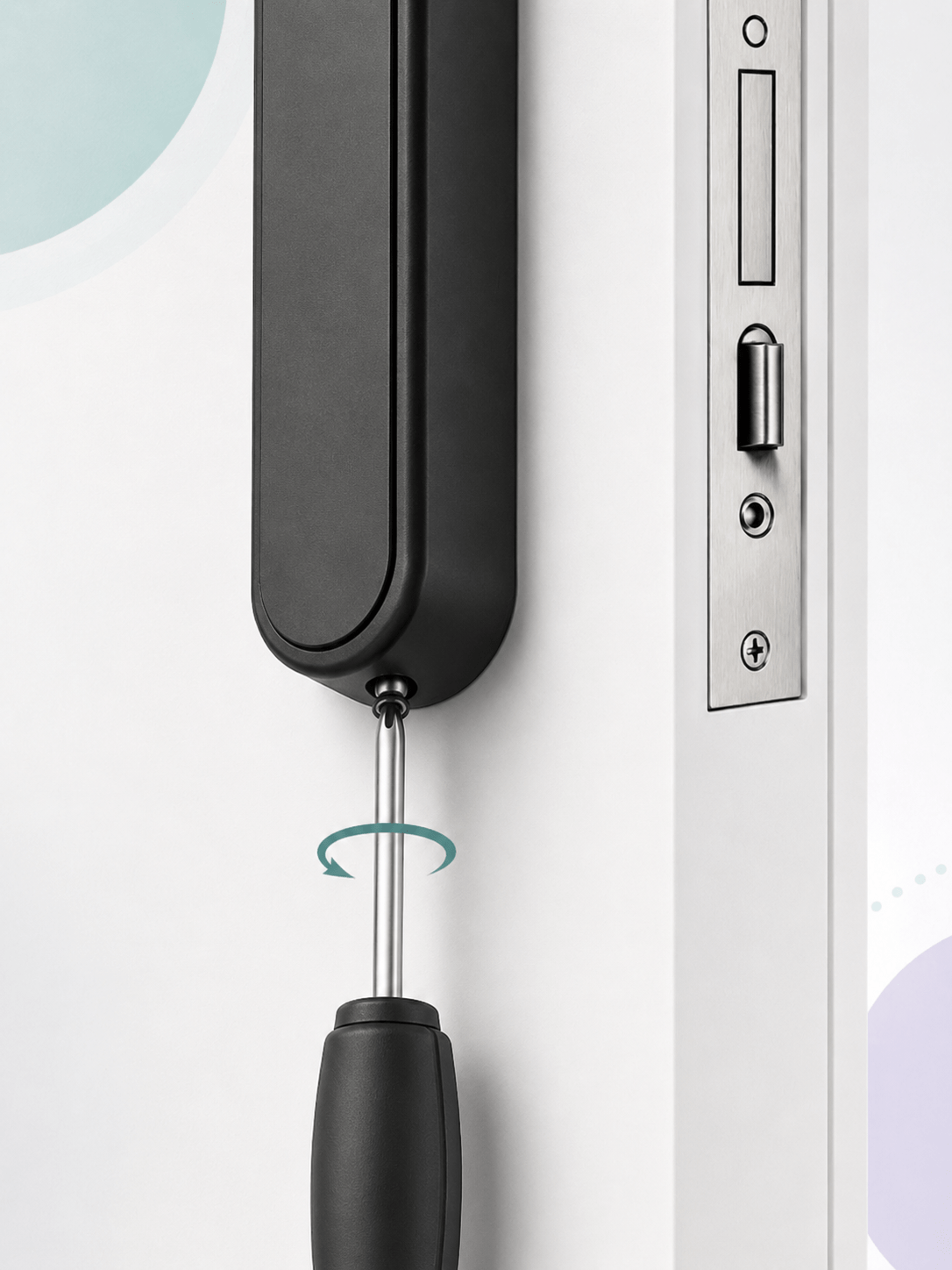

Ajustar el tornillo inferior de la manija interior
Gira el tornillo situado en la parte inferior de la manija interior en sentido antihorario, hacia afuera, hasta que notes resistencia.
Este ajuste ayuda a dejar correctamente colocada la placa de cubierta y evita que la pieza interior quede suelta. No fuerces el tornillo una vez notes resistencia.
Extraer el soporte de la batería
Utiliza la llave hexagonal nº 1.5 para girar el tornillo situado en la parte inferior del conjunto de la manija exterior en sentido antihorario.
Después, extrae el soporte de la batería con cuidado. Este paso permite acceder al alojamiento donde se colocará la batería CR2 de la cerradura inteligente L701.
Instalar la batería CR2 y cerrar el soporte
Instala la batería de litio CR2 en la posición correcta. Después de volver a insertar el soporte de la batería en el conjunto de la manija exterior, utiliza la llave hexagonal nº 1.5 para apretar el tornillo en sentido horario.
Comprueba que el soporte queda correctamente introducido y que el tornillo está firme. Una batería mal colocada o un soporte mal cerrado pueden impedir que la cerradura responda correctamente.
Instalación completada: revisa la cerradura antes de configurarla
Después de completar los 12 pasos de instalación de la cerradura inteligente IOPark L701, comprueba que la manija exterior y la manija interior quedan firmes, que los tornillos están correctamente ajustados, que la junta impermeable está colocada y que la batería CR2 se ha instalado en la posición adecuada. La primera prueba debe realizarse siempre con la puerta abierta.
