Instalación de la Cerradura Inteligente Compacta L730-EU
En esta guía aprenderás a revisar el contenido de la caja, preparar la batería CR2, cerrar correctamente el compartimento inferior y realizar la instalación física de la Cerradura Inteligente Compacta L730-EU en la puerta. Sigue los pasos en orden y pulsa sobre cualquier imagen para verla ampliada a pantalla completa.

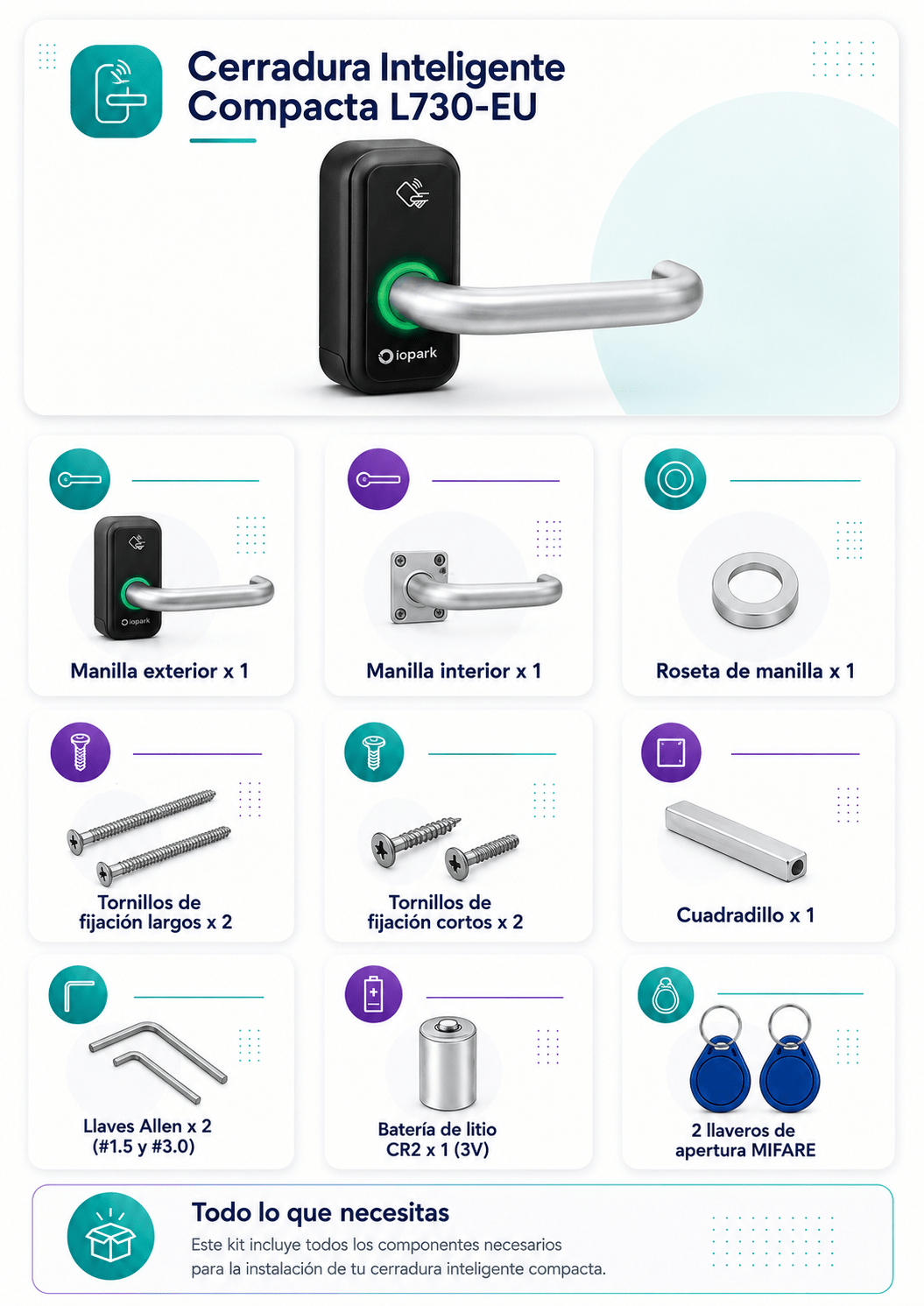

Contenido de la caja de la L730-EU
Antes de iniciar la instalación, comprueba que tienes todos los componentes necesarios para montar la cerradura inteligente compacta. La caja incluye las manillas, el embellecedor, tornillos, cuadradillo, llaves Allen, batería CR2 y llaveros MIFARE.
Todo lo necesario para instalar tu cerradura inteligente compacta
Coloca todas las piezas sobre una superficie limpia antes de comenzar. Así podrás identificar cada componente y evitar la pérdida de tornillos o accesorios pequeños durante el montaje.
Colocación de la batería CR2 y cierre de tapas
Esta primera parte explica cómo abrir el compartimento inferior de la cerradura, retirar las tapas necesarias, colocar la batería CR2 respetando la polaridad y volver a cerrar correctamente la cerradura antes de continuar con el montaje físico.

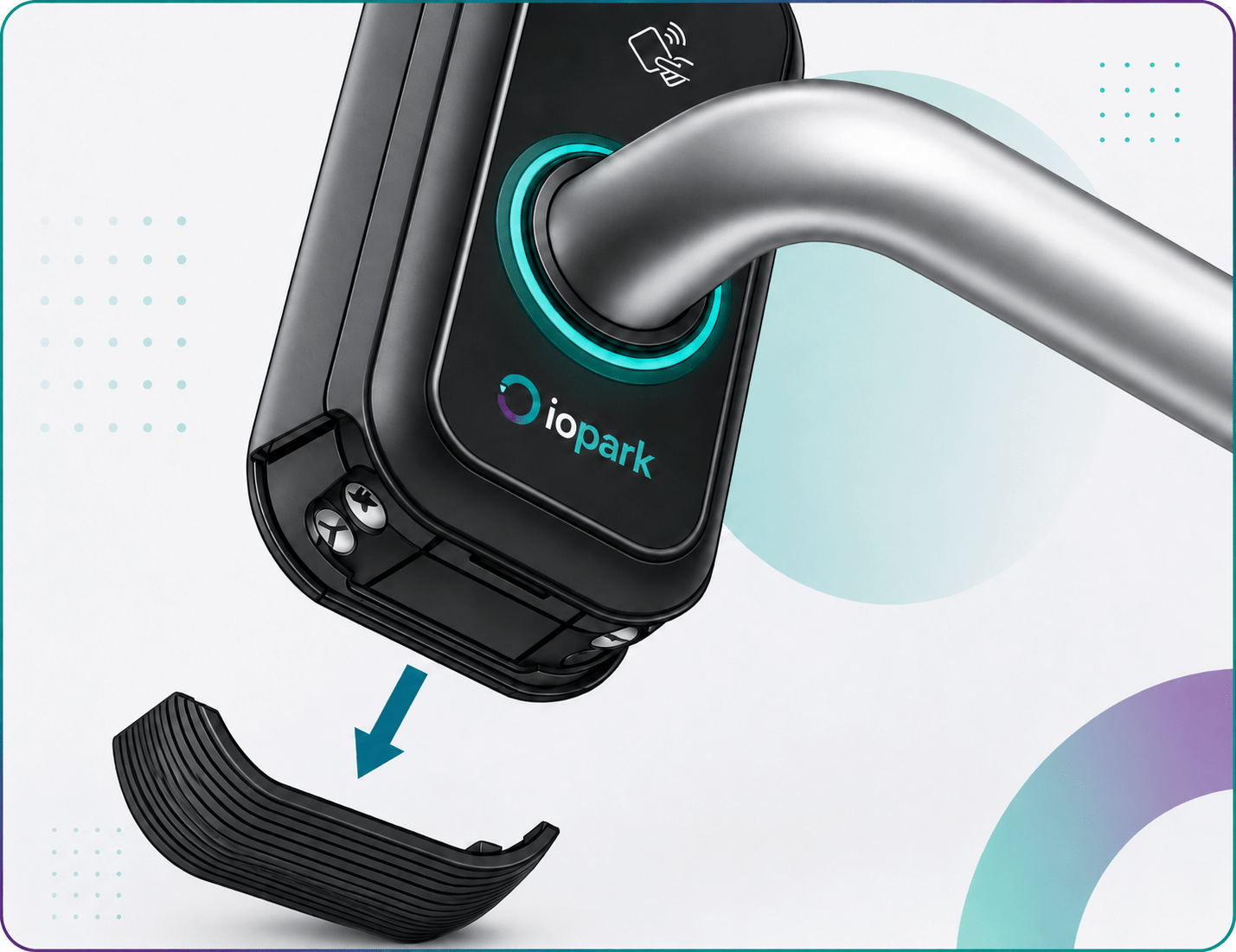

Retirar la tapa exterior inferior
Retira la tapa exterior situada en la parte inferior de la cerradura. Esta pieza protege el acceso al compartimento donde se encuentra la tapa interior de la batería.
Hazlo con cuidado y sin forzar las pestañas para evitar daños en la carcasa.

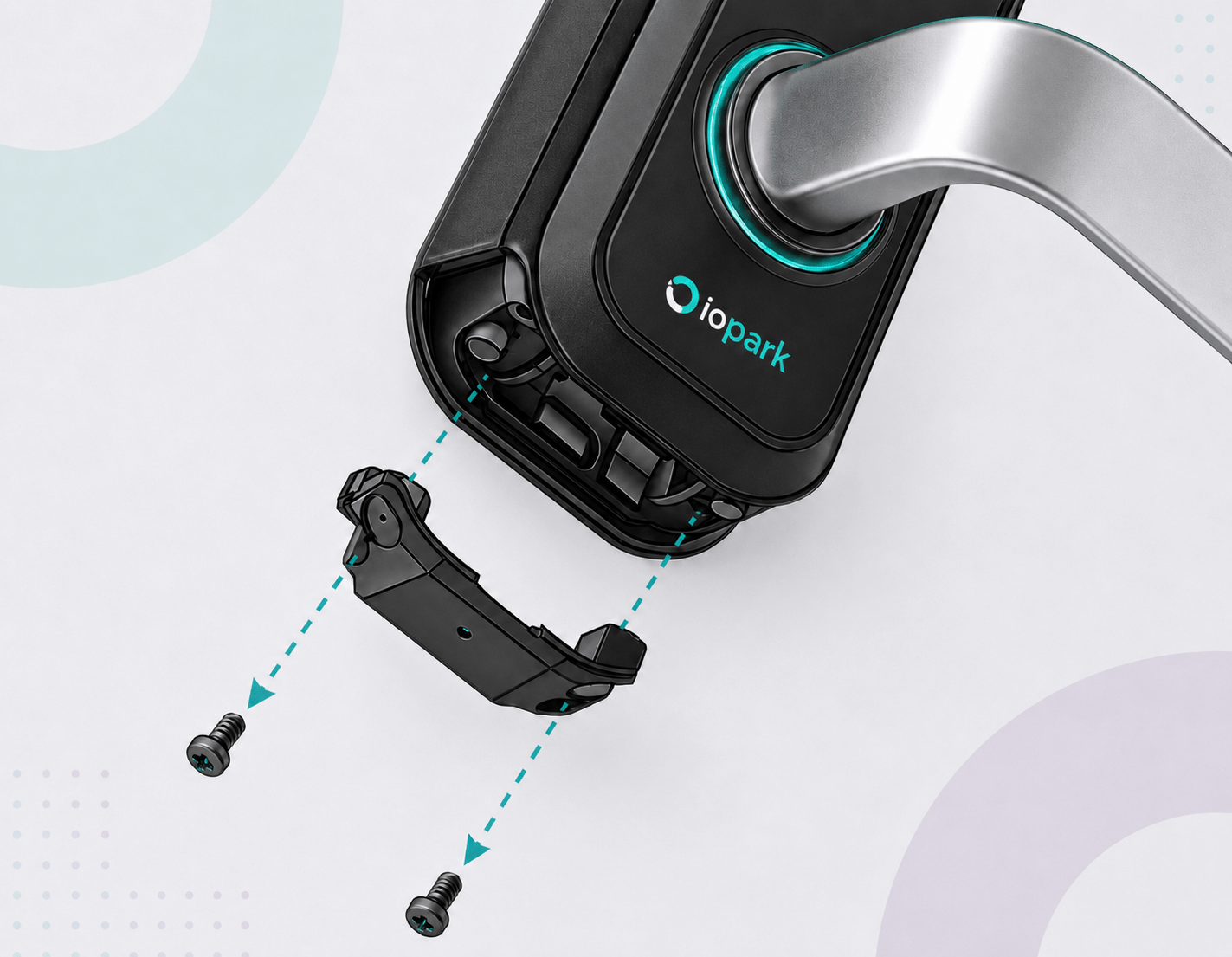

Retirar los tornillos y la tapa interior
Afloja los dos tornillos que sujetan la tapa interior del compartimento de batería. Después, retira la pieza para dejar visible el espacio donde se colocará la pila CR2.
Conserva los tornillos porque se volverán a utilizar al cerrar el compartimento.

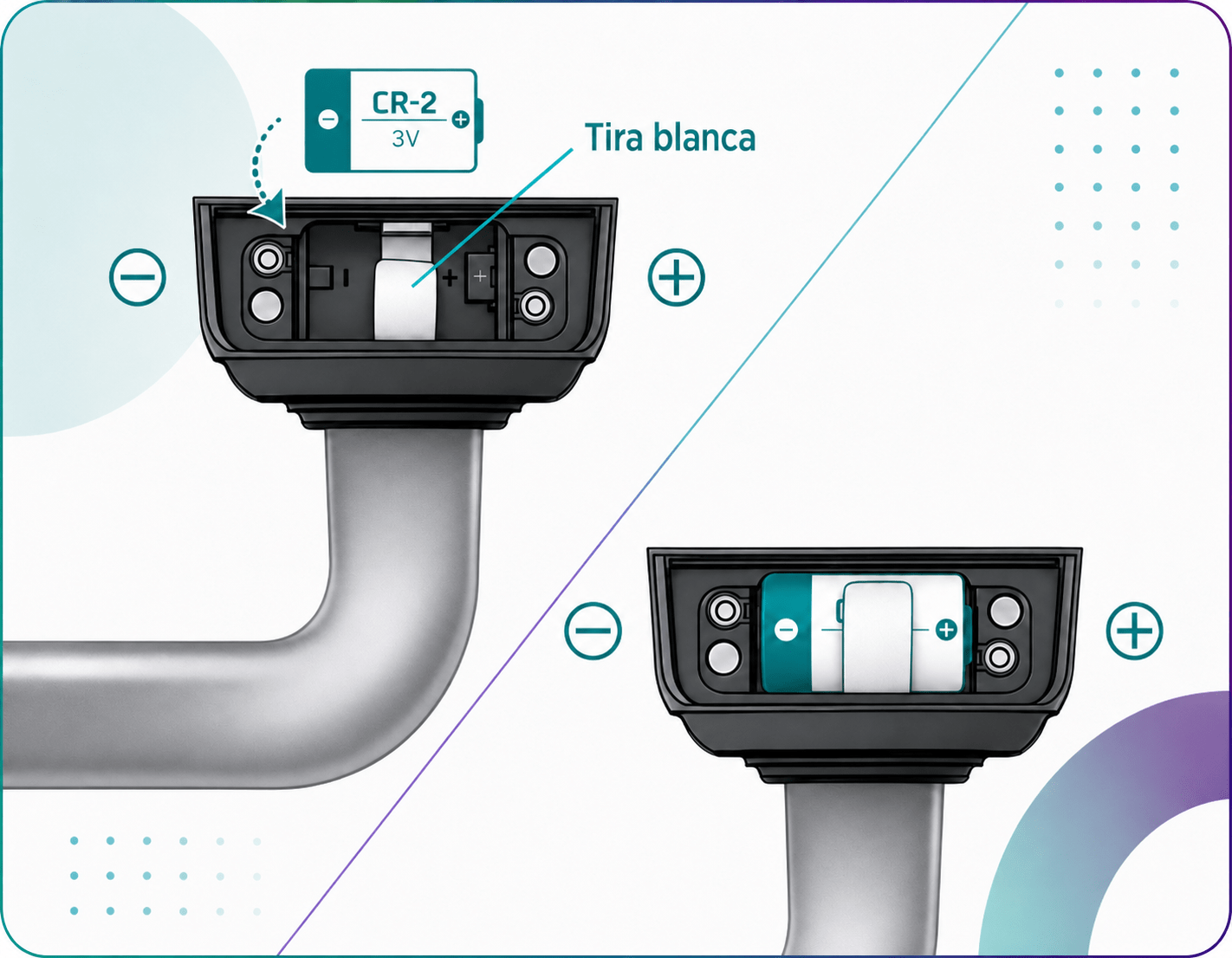

Colocar la batería CR2 con la tira blanca
Introduce la batería CR2 de 3V respetando la polaridad positiva y negativa indicada en el compartimento. La tira blanca debe quedar por debajo o cruzada bajo la batería para facilitar su extracción en futuros cambios.
Si la batería queda bien colocada, la cerradura podrá mostrar luces verde y roja alternas. Si no aparece ninguna señal, revisa la posición de la pila.
Volver a colocar la tapa interior y apretar tornillos
Coloca de nuevo la tapa interior del compartimento de batería. Introduce los dos tornillos y apriétalos completamente para que la tapa quede firme.
Comprueba que la batería queda dentro del compartimento y que la tapa interior no queda suelta.

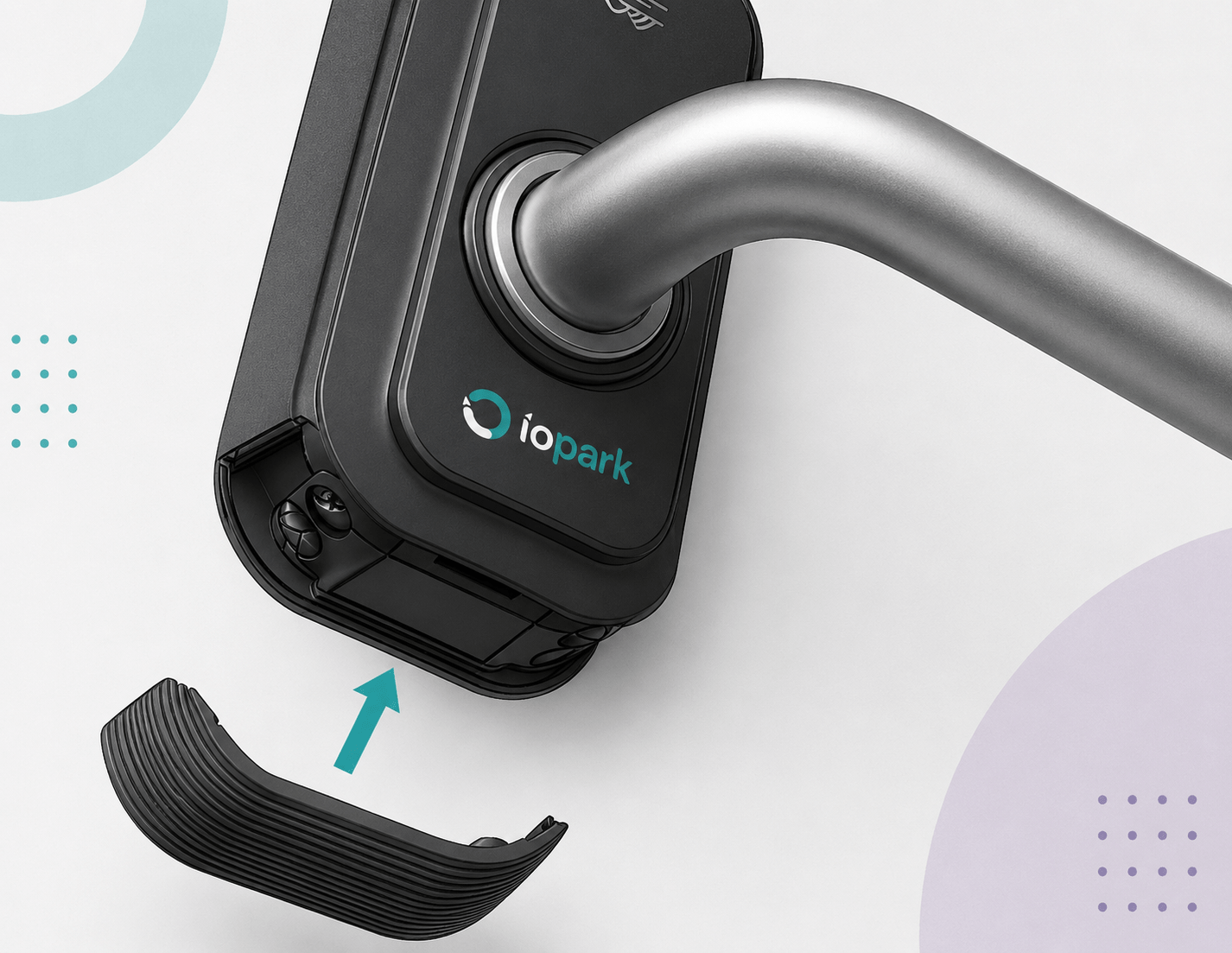

Colocar la tapa exterior inferior
Para terminar la parte de batería, coloca de nuevo la tapa exterior inferior de la cerradura. Debe encajar correctamente y quedar alineada con el cuerpo de la manilla.
Revisa que no queda suelta y que el cierre inferior mantiene un acabado limpio y seguro.
Instalación física de la cerradura compacta en la puerta
Una vez preparada la batería, continúa con la instalación física de la cerradura. En esta parte se introduce el cuadradillo, se presenta la manilla exterior, se coloca la manilla interior y se fija el embellecedor final.

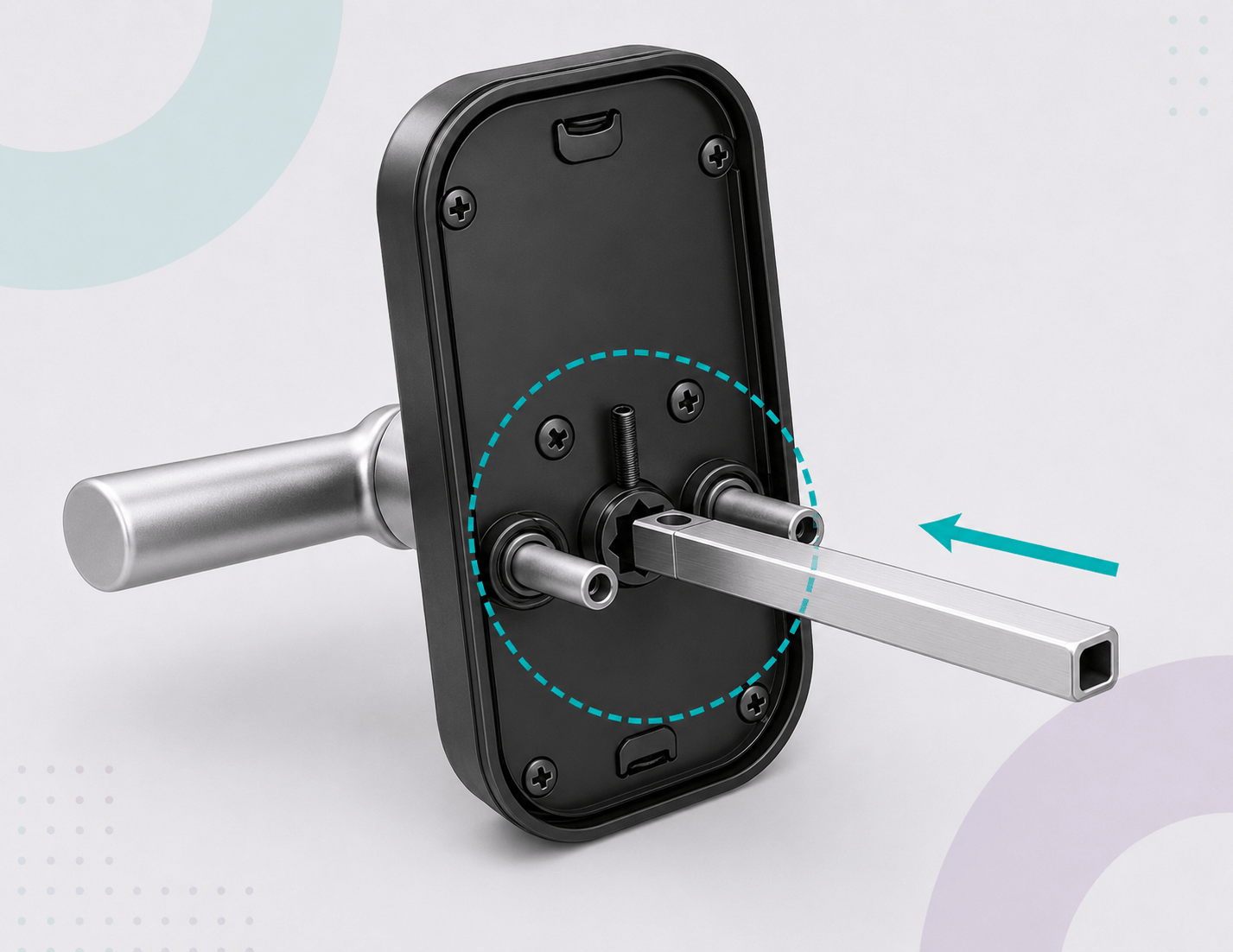

Introducir el cuadradillo en la manilla exterior
Inserta el cuadradillo en la parte posterior de la manilla exterior. Debe quedar completamente introducido y alineado con la posición correcta.
Asegúrate de que el cuadradillo queda recto, ya que será la pieza que atraviese la puerta y conecte la manilla exterior con la interior.

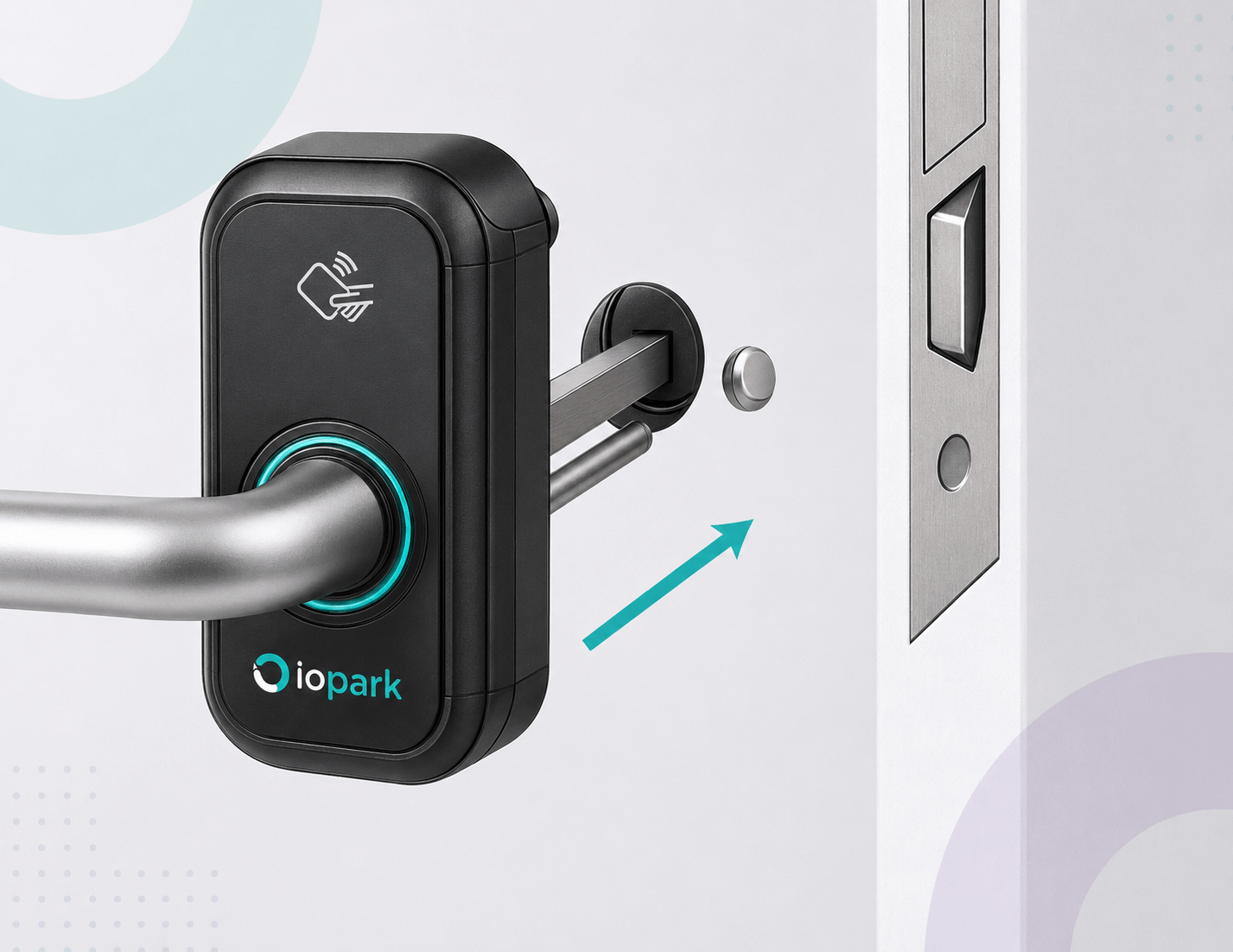

Introducir la cerradura en el hueco de la puerta
Presenta la manilla exterior frente al agujero de la puerta e introduce el cuadradillo por el hueco correspondiente. La cerradura debe avanzar en línea recta hasta quedar colocada en la posición correcta.
Comprueba que el picaporte y la pletina lateral de la puerta quedan alineados con la cerradura antes de continuar.

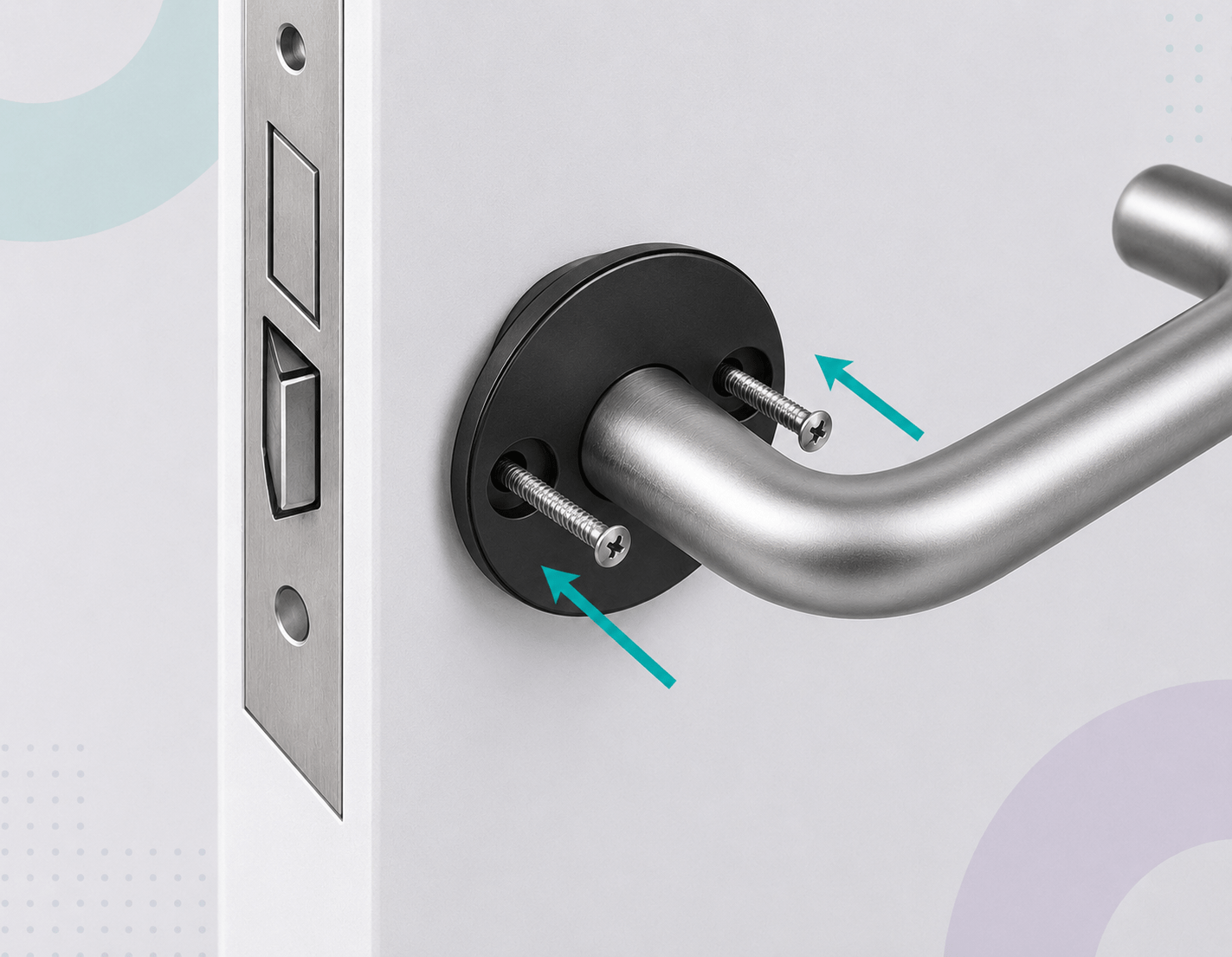

Colocar la manilla interior y apretar los tornillos
Desde el lado interior de la puerta, coloca la manilla interior sobre el cuadradillo y alinea los agujeros de fijación. Introduce los tornillos por sus orificios correspondientes y apriétalos de forma progresiva.
La manilla debe quedar firme, pero sin forzar la rosca ni desplazar el conjunto.

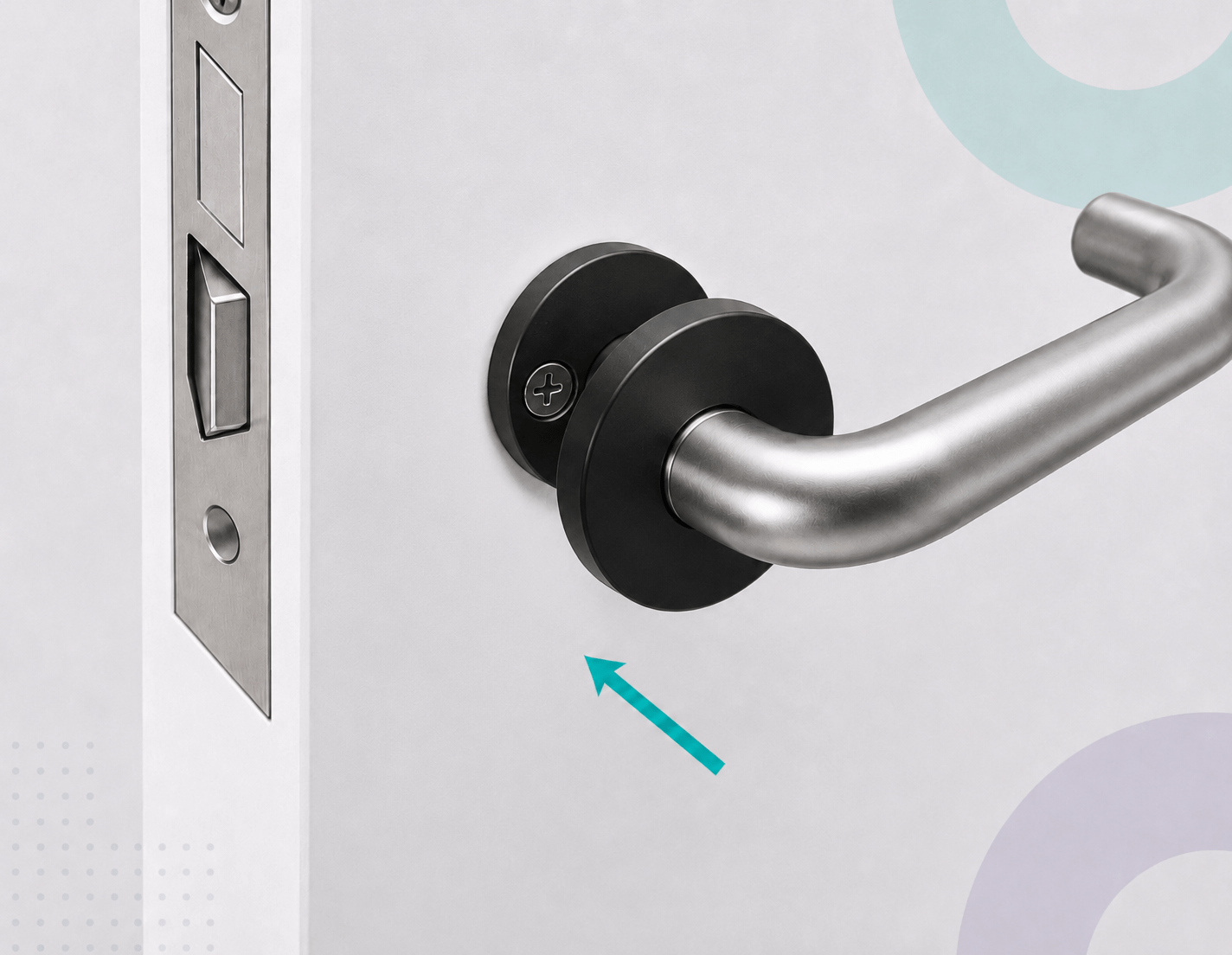

Colocar el embellecedor de la manilla interior
Una vez fijados los tornillos, coloca el embellecedor o roseta sobre la base de la manilla interior. Esta pieza cubre los tornillos y deja un acabado limpio y protegido.
Presiona suavemente hasta que quede asentado en su posición y revisa que no quede separado de la puerta.
Instalación completada de la Cerradura Inteligente Compacta L730-EU
Cuando hayas terminado, revisa que la batería CR2 está correctamente colocada, que las tapas inferiores quedan bien cerradas, que la manilla exterior e interior están firmes, que el cuadradillo gira correctamente y que el picaporte responde con suavidad. Después del montaje físico, podrás continuar con la configuración de la cerradura inteligente IOPark desde la app correspondiente.
Revisa la batería y las tapas
Asegúrate de que la batería está bien colocada, que la tira blanca queda accesible y que las tapas del compartimento han cerrado correctamente.
Comprueba el giro de la manilla
Acciona la manilla varias veces para confirmar que gira con suavidad y que el mecanismo del picaporte responde correctamente.
Continúa con la app IOPark
Una vez instalado el hardware, sigue el proceso de configuración en la aplicación IOPark según el tipo de cerradura y servicio contratado.
